| 品牌：上海渤工 | 型号：WJ41H-40C | 连接形式：法兰 |
| 材质：铸钢 | 公称通径：DN14-400mm | 3C阀门类别：工业 |
| 订货号：002136 | 货号：013206 | 适用介质：水、蒸汽、油品等 |
| 压力环境：高压 | 工作温度：高温 | 标准：国标 |
| 外形：大型 | 流动方向：单向 | 驱动方式：手动 |
| 零部件及配件：配件 | 形态：角式 | 类型(通道位置)：二通式 |
| 规格：DN100 | 是否跨境货源：否 |
| 型号 | WJ41H-40C | 品牌 | 上海渤工 | 材质 | 铸钢 |
| 公称通径 | DN15-DN400（mm） | 适用介质 | 水、蒸汽、油品等 | 压力环境 | 高压 |
| 工作温度 | 高温 | 连接形式 | 法兰 | 外形 | 大型 |
| 流动方向 | 单向 | 驱动方式 | 手动 | 零部件及配件 | 配件 |
| 形态 | 角式 | 类型(通道位置) | 二通式 | 3C阀门类别 | 工业 |
| 规格 | DN100 | 是否跨境货源 | 否 | 标准 | 国标 |

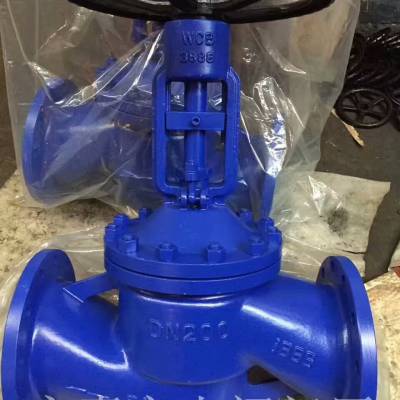

『WJ41H,WJ41Y国标波纹管截止阀』专业生产厂家，由本厂自主研发生产的【波纹管截止阀】质量可靠、价格合理、售后服务完善。『WJ41H,WJ41Y国标波纹管截止阀』适用于各种轻重工业及楼宇管道。全球共享！【截止阀】广泛应用于：化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域。
|
产品名称 | WJ41H,WJ41Y国标波纹管截止阀 |
产品型号 | WJ41H、WJ41Y |
公称通径 | DN15-400mm |
压力范围 | 1.6-4.0MPa |
阀体材质 | 铸钢，不锈钢 |
产品概述：
WJ41H、WJ41Y国标波纹管截止阀也叫波纹管密封截止阀，通过自动滚焊焊接，在流体介质和大气之间形成一个金属屏障，确保阀杆零泄漏的设计。波纹管截止阀内部采用波纹管结构，不锈钢的波纹管下端焊接在阀杆上，以防止工艺流体浸蚀阀杆。另一端置于阀体和阀盖之间构成静密封。采用双重的密封设计若波纹管失效阀杆填料也会避免泄漏，波纹管焊于阀杆保持稳定的运行性能，避免由于阀塞振动引起阀杆振动。最适用于蒸汽、易燃、易爆、导热油、高纯度、有毒等介质的管路上。适用于公称压力PN1．6～16MPa，工作温度-29～350℃的易燃、易爆、剧毒、毒性流体、高温导热油、液氨等介质。广泛应用于：石油化工、化纤纺织、塑料造纸、电力钢铁、印染橡胶、天然气等其它气体系统中，性能***，广泛应用于乙二醇等工业流体。驱动方式有手动、齿轮传动、电动、气动等。产品结构合理、密封可靠，双重坚固耐用的波纹管密封设计（波纹管+填料），***阀杆的零泄漏。没有流体损失，提高工厂设备安全。并符合国际密封标准。密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长。阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能；阀杆升降位置指示，更直观。
结构特点：
（1）、产品结构合理、密封可靠、性能优良、造型美观；
（2）、密封面堆焊Co硬质合金、耐磨、耐腐、抗磨擦性能好、使用寿命长；
（3）、阀杆调质及表面氮化处理，有良好的抗腐和抗磨擦性能；
（4）、双重密封，性能更可靠；
（5）、阀杆升降位置指示更直观；
（6）、零件材料，法兰和对焊尺寸可根据实际工况或用户要求合理选配，满足各种工程需要。
主要技术规范：
结构形式 | BB-BG-OS&Y |
驱动方式 | 手动 |
气动 | |
设计标准 | DIN3356 |
结构长度 | DIN3202 |
连接法兰 | DIN2543-2545 |
试验和检验 | DIN3230 |
产品性能规范：
公称压力(MPa) | 壳体试验压力(MPa) | 密封试验压力(MPa) | 适用温度(℃) | 适用介质 |
1.6 | 2.4 | 1.76 | -20℃-350℃ | 水、蒸汽、油品等 |
2.5 | 3.75 | 2.75 | ||
4.0 | 6.0 | 4.4 |
主要零部件材质：
序号NO. | 名称 | 材质 |
1 | 阀体 | WCB、F304、F316 |
2 | 阀瓣 | 2CR13、F304、F316 |
3 | 轴销 | F304、F316 |
4 | 波纹管组件 | F304、F316L |
5 | 阀盖 | WCB、F304、F316 |
6 | 填料 | 柔性石墨、PTFE |
7 | 压套 | 25#、F304、F316 |
8 | 定位片 | 25#、F304、F316 |
9 | 阀杆螺母 | 铜合金ZQA19-4 |
10 | 手轮 | 碳钢 |
11 | 并帽 | 25# |
12 | 油杯 | 黄铜 |
13 | 六角螺母 | ASTMA193 2H、A193-8、A193-8M |
14 | 双头螺栓 | ASTMA193 B7、A193-B8、A193-B8M |
15 | 垫片 | 柔性石墨+不锈钢 |
16 | 阀杆 | 2Cr13、F304、F316 |
WJ41H国标波纹管截止阀规格尺寸表
型号 | WJ41H-16 | ||||||||||||||
压力等级 | PN16 | ||||||||||||||
口径 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 |
H | 190 | 195 | 225 | 260 | 280 | 310 | 340 | 395 | 435 | 470 | 535 | 590 | 630 | 680 | 720 |
W | 120 | 140 | 140 | 180 | 200 | 220 | 260 | 280 | 300 | 340 | 400 | 450 | 450 | 500 | 500 |
重量(Kg) | 5 | 5 | 5.5 | 11 | 13.5 | 19 | 26 | 36 | 46 | 74 | 102 | 168 | 270 | 420 | 620 |
型号 | WJ41H-25 | ||||||||||||||
压力等级 | PN25 | ||||||||||||||
口径 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 |
H | 190 | 195 | 225 | 260 | 280 | 310 | 340 | 395 | 435 | 470 | 535 | 590 | 630 | 680 | 720 |
W | 120 | 140 | 140 | 180 | 200 | 220 | 260 | 280 | 300 | 340 | 400 | 450 | 450 | 500 | 500 |
重量(Kg) | 5 | 5 | 5.5 | 11 | 14 | 20 | 27 | 37 | 48 | 77 | 105 | 172 | 3100 | 520 | 690 |
型号 | WJ41H-40 | ||||||||||||||
压力等级 | PN40 | ||||||||||||||
口径 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 |
H | 190 | 195 | 225 | 260 | 280 | 310 | 340 | 395 | 435 | 470 | 535 | 590 | 630 | 680 | 720 |
W | 120 | 140 | 140 | 180 | 200 | 220 | 260 | 280 | 300 | 340 | 400 | 450 | 450 | 500 | 500 |
重量(Kg) | 5 | 5 | 5.5 | 11 | 14.5 | 21 | 28 | 39 | 50 | 80 | 108 | 176 | 350 | 590 | 790 |
