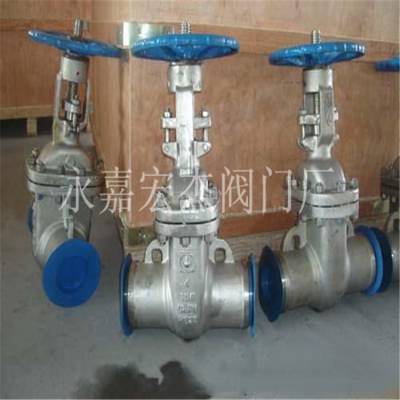

DSZ61H-10P 手动焊接水封闸阀 DSZ61H 水封对焊闸阀

联系方式在线联系

DSZ61H-10P 手动焊接水封闸阀 DSZ61H 水封对焊闸阀

产品标签 | 水封闸阀焊接式水封闸阀国标水封闸阀

DSZ61H-10P 手动焊接水封闸阀 DSZ61H 水封对焊闸阀

水封闸阀连接形式分法兰、焊接两种，驱动方式为手动、电动两种。工作介质为水、蒸汽、油品和非腐蚀性气体的管路上作启闭装置用，尤其适用于火电厂汽机真空冷凝系统。

价格 订货量

￥280.00

1 - 9
￥200.00 价格为商家提供的参考价，请通过"获取最低报价"
获得您最满意的心理价位~

≥10

: 黄先生
手机已验证; 𐃛𐃜𐃝****𐃠𐃡𐃟𐃠

微信在线

发货地：浙江永嘉县
发货期限：50天内发货
供货总量： 800件

在线联系获取最低报价

永嘉宏杰阀门厂入驻平台第6年

资质核验已核验企业营业执照
真实性核验企业已实名认证

联系人： 黄先生
手机已验证
所在地区：浙江温州
主营产品：球阀,闸阀,耐磨陶瓷阀,非标阀门

获取最低报价在线联系

产品分类

查看全部分类 >>

联系方式

联系人：

黄先生
地址：

浙江温州永嘉县安丰工业区

详细信息

获取最低报价微信在线

品牌：上海渤工	型号：DSZ61H-10P	连接形式：焊接
主体材料：不锈钢	公称通径：DN15-350mm	3C阀门类别：工业
订货号：032851	货号：124541	适用介质：水、蒸汽、油品、非腐蚀性气体
密封形式：硬密封型	标准：国标	外形：大型
流动方向：单向	驱动方式：手动	零部件及配件：配件
用途：截止	压力环境：常压	工作温度：常温
类型(通道位置)：二通式	规格：15-350	是否跨境货源：否

品牌：	上海渤工	型号	DSZ61H-10P
适用介质：	水、蒸汽、油品、非腐蚀性气体	外形：	大型
密封形式：	硬密封型	流动方向：	单向
标准	国标	驱动方式	手动
主体材料：	不锈钢	连接方式：	焊接
用途：	截止	公称通径：	DN15-350
工作温度	常温	规格：	DN15-350
环境压力	常压	包装：	木箱布袋

水封闸阀的结构特点及用途：
1 、本产品的阀盖填料室具有水密封结构，当接口通入压力0、6-1MPa 的水时，可使系统与大气隔离，***系统具有良好的气密性。
2 、 DS/Z 型系列采用双闸板双向弹性密封、启闭灵活、迅速、密封可靠。
3 、产品结构简单、紧凑合理、检修方便，使用寿命长
4 、在管路上坐启闭装置用，必须处于全开或半开状态，不得用于调节流量。
5 、阀门连接形式分法兰、焊接两种，驱动方式为手动、电动两种。
6 、 DS 系列水封阀门适用于公称压力 ≦10.0MPa ，工作温度 ≦ 425℃ ，工作介质为水、蒸汽、油田和非腐蚀性气体的管路上作启闭装置用，尤其适用于火电厂汽机真空冷凝系统。

水封闸阀主要性能规范 Chief property and specification

试验压力 Test pressure	公称压力PN/MPa
试验压力 Test pressure	1.0	1.6	2.5	4.O	6.4	1O.0
壳体强度试验 Shell Strength test	1.5	2.4	3.8	6.O	9.6	15.0
密封试验 Seal test	1.1	1.8	2.8	4.4	7.0	11.O
上密封试验 Back seal test	1.1	1.8	2.8	4.4	7.0	11.0
气密封试验 Leak- proofness test	0.5～O.7

水封闸阀使用范围 Scope of use

产品类别 Product classification	适用温度/℃ Working temperature	适用介质 Suitable medium
碳钢型(C) Carbon steel	≤425	水、蒸汽、油品、非腐蚀性气体 Water，Stem，oilgoods non-corrosive gas
合金钢(I) Alloy steel	≤540	水、蒸汽、油品、非腐蚀性气体 Water，Stem，oilgoods non-corrosive gas

水封闸阀主要零件材料 Material for Main Parts

产品类型 Product type	零件名称 Part name
产品类型 Product type	阀体、阀盖、支架 B0dy，BOnnet，Yoke	阀杆 Valve rod	闸板、阀瓣、密封面 Walge gate Disc Sealface	阀座密封面 Seatring seal face	阀杆螺母 Yoke nut	填料 Packing
碳钢型(C) Carbon steel	WCB 25	1Crl3 或2Crl3	Crl3型不锈钢或硬质合金 Sainlesssteelor carbidealloy	不锈钢 Stainlesssteel	铝青铜 Albronze	柔性石墨 F18xible graphite
合金钢(I) Alloy steel	WC6 Cr5M01	38CrMoAlA 20CrlM01VA	钴基合金	硬质合金 Carbide alloy	铝青铜 Albronze	柔性石墨 F18xible graphite

水封闸阀主要尺寸/mm Main dimensions

公称通径 DN/mm Nominal diameter	L	α	H	DO	PNl.6/MPa		PN2.5/MPa
公称通径 DN/mm Nominal diameter	L	α	H	DO	D	D1	D	D1
50	250	37^o30&＃39;	334	250	58	50	64	4g
65	270	37^o30&＃39;	439	250	75	65	82	67
80	280	37^o30&＃39;	495	300	91	79	95	77
100	300	37^o30&＃39;	575	350	11O	97	117	101
125	325	37^o30&＃39;	587	350	136	121	144	126
150	350	37^o30&＃39;	607	350	163	146	172	158
200	400	37^o30&＃39;	740	400	223	202	223	202
250	450	37^o30&＃39;	863	400	278	254	278	254
300	500	37^o30&＃39;	990	400	330	305	330	305
350	550	37^o30&＃39;	1137	500	382	352	382	352
400	600	37^o30&＃39;	1523	500	432	399	432	39g
450	650	37^o30&＃39;	1618	600	485	451	485	451
500	700	37^o30&＃39;	1657	600	535	501	535	499
600	800	37^o30&＃39;	1746	700	636	601	636	599
