| 品牌：上海渤工 | 型号：GL41H-25P | 原理：加压过滤 |
| 用途：油除杂质 | 样式：y型 | 订货号：313012 |
| 货号：135102 | 性能：精密过滤、 高效过滤 | 适用对象：水、蒸汽、油 |
| 适用对象性质：弱腐蚀性、 低温物料 | 滤料类型：铝网 | 过滤器类型：管式 |
| 主体材质：不锈钢304 | 适用范围：化工、 石油、 制药、 水处理、 冶金、 其他 | 有效过滤面积：18-30m2 |
| 外形尺寸：DN15-600mm | 设备重量：45Kg | 规格：DN15-600 |
| 是否跨境货源：否 |

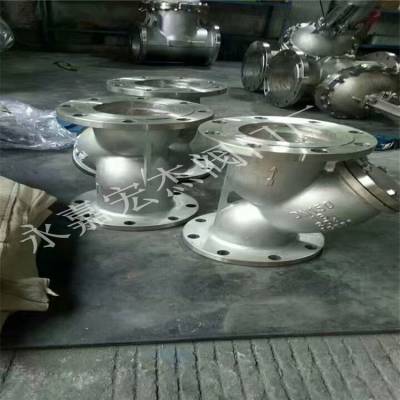

一、Y型过滤器产品概述：
Y型过滤器是输送介质的管道系列不可缺少的一种装置,通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端，用来消除介质中的杂质，以保护阀门及设备的正常使用。该过滤器具有结构紧凑，阻力小，排污方便等特点。适用介质可为水，油、气。可按用户要求制作滤网，其外型基本相同（Y型），内部件全部采用不锈钢，坚固耐用。当需要清洗时，只要将可拆卸的滤筒取出，去除滤出的杂质后，重新装入即可，使用维护极为方便。该过滤器体形小、滤眼细、阻力小、效果高、安装检修方便、成本低、并排污时间短，对一般小型号者，只需5-10分钟。一般通水网为18-30目/cm2，通气网为40-100目/cm2,通油网为100-300目/cm2。
结构特点
1、采用不锈钢双层网结构，坚固耐用，
2、具有结构紧凑、流阻小、排污方便、纳污量大等等特点，
3、使用维护极为方便。可根据用户需要设置过滤网的目数。
滤网目数
| 目数 | 孔径mm | 粒度μm | 目数 | 孔径mm | 粒度μm | 目数 | 孔径mm | 粒度μm |
| 4 | 4.75 | 4750 | 50 | 0.3 | 297 | 650 | 0.021 | 21 |
| 5 | 4 | 3900 | 60 | 0.25 | 250 | 800 | 0.019 | 19 |
| 6 | 3.35 | 3350 | 70 | 0.212 | 1000 | 0.015 | 15 | |
| 7 | 2.8 | 2800 | 80 | 0.18 | 178 | 1100 | 0.013 | 13 |
| 8 | 2.36 | 2360 | 100 | 0.15 | 150 | 1300 | 0.011 | 11 |
| 10 | 2 | 2000 | 120 | 0.125 | 124 | 1600 | 0.01 | 10 |
| 12 | 1.7 | 1700 | 140 | 0.106 | 104 | 1800 | 0.008 | 8 |
| 14 | 1.4 | 1400 | 170 | 0.09 | 89 | 2000 | 0.0065 | 6.5 |
| 16 | 1.18 | 1180 | 200 | 0.074 | 74 | 2500 | 5.5 | |
| 18 | 1 | 880 | 230 | 0.063 | 61 | 3000 | 5 | |
| 20 | 0.85 | 840 | 270 | 0.053 | 53 | 3500 | 4.5 | |
| 25 | 0.71 | 710 | 300 | 0.04 | 48 | 4000 | 3.4 | |
| 30 | 0.6 | 590 | 325 | 0.045 | 44 | 5000 | 2.7 | |
| 35 | 0.5 | 500 | 400 | 0.038 | 38 | 6000 | 2.5 | |
| 40 | 0.425 | 420 | 460 | 0.03 | 30 | 7000 | 1.25 | |
| 45 | 0.355 | 350 | 540 | 0.026 | 26 |
主要材料：
体材质 | 碳钢WCB、 黄铜B62 | 不锈钢304、316、316L |
滤框滤网材质 | 不锈钢304、316、316L | |
密封件材质 | 耐油石棉、丁腈橡胶、聚四氟乙烯 | |
防爆级别 | BS5501: IIA、IIB、IIC | |
环境温度（℃） | -30~380 | -80~450 |
公称压力（MPa） | 0.6~5.0（ 150Lb~600Lb） | |
过滤精度（目/in） | 10~300 | |
主要尺寸：
公称通径 DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 |
L | 150 | 150 | 160 | 180 | 200 | 220 | 250 | 280 | 320 | 360 | 430 | 485 | 595 | 605 | 715 | 785 | 855 | 900 |
H | 70 | 70 | 80 | 90 | 100 | 130 | 165 | 195 | 230 | 300 | 335 | 420 | 500 | 580 | 640 | 700 | 790 | 875 |
Y型过滤器订货说明：
1、①产品名称与型号②公称直径③阀体材质④公称压力⑤使用介质⑥连接方式⑦过滤精度⑧使用温度⑨滤框滤网目数⑩是否带附件以便我们的为您正确选型。
2、如有特殊要求时请在订购产品时注明。
3、若已经由设计单位选定的型号，请按型号直接向我司销售部订购。
4、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图。
