| 品牌：上海渤工 | 型号：篮式过滤器 | 原理：加压过滤 |
| 用途：油除杂质 | 样式：篮式 | 订货号：455240 |
| 货号：565230 | 性能：精密过滤、 高效过滤 | 适用对象：水、油品、蒸汽 |
| 适用对象性质：弱腐蚀性、 低温物料 | 滤料类型：不锈钢滤网 | 过滤器类型：管式 |
| 主体材质：不锈钢316 | 适用范围：化工、 石油、 制药、 食品、 水处理、 冶金、 其他 | 有效过滤面积：18-30m2 |
| 外形尺寸：DN15-600mm | 设备重量：45Kg | 规格：DN15-600 |
| 是否跨境货源：否 |
产品介绍：

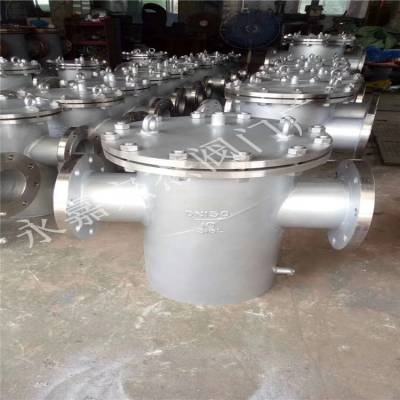

篮式过滤器用于油或其它液体管道上，过滤管道里的杂物，过滤孔面积比通径管面积大于2-3倍．远远超过Ｙ型、Ｔ型过滤器过滤面积。过滤器精度在过滤器中属于一种精度的过滤器，滤网结构与其它过滤网不一样，因形状像篮子，故名蓝式过滤器。
篮式过滤器主要由接管、筒体、滤篮、法兰、法兰盖及紧固件等组成。安装在管道上能除去流体中的较大固体杂质，使机器设备（包括压缩机、泵等）、仪表能正常工作和运转，达到稳定工艺过程，保障安全生产的作用。
篮式过滤器是除去液体中少量固体颗粒的小型设备，可保护压缩机、泵、仪表和其他的正常工作，当流体进入有一定规格的滤网的滤桶后，其杂质被阻挡，而清洁的滤液则由过滤器出口排出，当需要清洗时，只要将可拆卸的滤桶取出，处理后重新装入即可，因此，使用维护极为方便。目前已广泛应用于石油、化工、医药、食品、环保等行业。若将其串连的安装在泵的入口或系统管线的其他部位，则既可以延长泵和其他设备的使用寿命，又能***整个系统的安全。
适用范围：
1、化工，石油化工生产中的弱腐蚀性物料，如：水，氨，油品，烃类等。
2、化工生产中的腐蚀性物料，如：烧碱，浓稀硫酸，碳酸，醋酸，酯酸等。
3、制冷中的低温物料，如：液甲烷，液氨，液氧和各种冷剂。
4、轻工食品，制药生产中有卫生要求的物料，如：啤酒，饮料，乳制品，粮浆医药用品等。
5、各种特殊工艺的高效过滤器等。
工作原理：
是直接连入管道使用。在生产过程中，流体会随着管道流经直通过滤器，液体先通过桶体而后进入滤篮，流体从滤篮的缝隙中流出，直至过滤器的出口被排出，流体中的固体杂质颗粒为滤篮所阻挡，与流体分离完成过滤。过滤器使用一段时间后，固体杂质在滤篮中堆积，这时只要旋开主管底部的螺塞，将直通过滤器内的液体排净，拆卸法兰，清洗滤篮后重新装入，就能完成杂质的清理了。
产品特点：
1、过滤精度高，可根据客户需求配置过滤网的精细度。
2、工作原理简单、结构也不复杂，容易安装、拆卸和维护。
3、设备易损件少，无耗材，运行维护费用低，操作管理简单。
4、稳定生产工艺流程，保护仪器仪表和机械设备，维护生产的安全和稳定。
5、过滤器的心部位是过滤器芯件，过滤芯由过滤器框和不锈钢钢丝网组成。
主要零件材料 :
壳体材质 | 铸铁、碳钢 | 不锈钢 |
滤框滤网材质 | 不锈钢 | |
密封件材质 | 耐油石棉、柔性石墨、聚四氟乙烯 | |
工作温度(℃) | -30～+380 | -80～+450 |
公称压力(MPa) | 0.6～6.4 (150Lb～300Lb) | |
过滤精度（目/in） | 10-300 | |
连接方式 | 法兰、对焊 | |
产品性能参数
| 型号 | PN | 工作压力/kg | 适用温度/℃ | 适用介质 |
|---|---|---|---|---|
| SD16C-J16 | 16 | 1.6 | -29~425 | 水、油品、蒸汽等 |
| SD16C-J25 | 25 | 2.5 | ||
| SD16C-J40 | 40 | 4.0 | ||
| SD16S-J20 | 20 | 2.0 | ||
| SD16S-J50 | 50 | 5.0 | ||
| SD26C-J16 | 16 | 1.6 | ||
| SD26C-J25 | 25 | 2.5 | ||
| SD26C-J40 | 40 | 4.0 | ||
| SD26C-J20 | 20 | 2.0 | ||
| SD26C-J50 | 50 | 5.0 |
产品零部件材料
| 型号 | 阀体材料 |
|---|---|
| SD16C-J16 | 25、WCB、CF8、CF8M、CF3、CF3M |
| SD16C-J25 | |
| SD16C-J40 | |
| SD16S-J20 | |
| SD16S-J50 | |
| SD26C-J16 | |
| SD26C-J25 | |
| SD26C-J40 | |
| SD26C-J20 | |
| SD26C-J50 |
产品外形及结构尺寸
| DN | L | H | H1 | H2 | ? | 有效过滤面积/m2 | 重量/kg |
|---|---|---|---|---|---|---|---|
| 25 | 220 | 480 | 160 | 260 | 76 | 0.003619 | 13.8 |
| 32 | 220 | 495 | 160 | 270 | 76 | 0.003619 | 16.5 |
| 40 | 280 | 550 | 180 | 300 | 114 | 0.005718 | 19 |
| 50 | 280 | 550 | 180 | 300 | 114 | 0.005718 | 23 |
| 65 | 330 | 650 | 220 | 350 | 140 | 0.009613 | 39 |
| 80 | 340 | 740 | 260 | 400 | 168 | 0.01539 | 52 |
| 100 | 420 | 880 | 310 | 470 | 219 | 0.02464 | 82 |
| 150 | 500 | 1175 | 430 | 620 | 273 | 0.04866 | 208 |
| 200 | 560 | 1540 | 530 | 780 | 325 | 0.07858 | 245 |
| 250 | 660 | 1890 | 640 | 930 | 426 | 0.12065 | 280 |
| 300 | 750 | 2130 | 840 | 1200 | 478 | 0.16537 | 390 |
产品外形及结构尺寸
| DN | L | H | H1 | H2 | ? | 有效过滤面积/m2 | 重量/kg |
|---|---|---|---|---|---|---|---|
| 200 | 560 | 1875 | 540 | 230 | 325 | 0.07858 | 303 |
| 250 | 660 | 2170 | 650 | 270 | 426 | 0.12065 | 439 |
| 300 | 750 | 2690 | 860 | 320 | 480 | 0.16537 | 576 |
| 350 | 800 | 3085 | 1010 | 370 | 500 | 0.2225 | 833 |
| 400 | 840 | 3445 | 1150 | 400 | 550 | 0.2916 | 839 |
| 450 | 960 | 3810 | 1310 | 440 | 600 | 0.3642 | 978 |
| 500 | 1080 | 4145 | 1440 | 470 | 700 | 0.4587 | 1444 |
使用维护：
1、过滤器的心部位是过滤器芯件，过滤芯由过滤器框和不锈钢钢丝网组成，不锈钢钢丝网属宜损件，需特别保护；
2、当过滤器工作一段时间后，过滤器芯内沉淀了一定的杂质，这时压力降增大，流速会下降，需及时清除过滤器芯内的杂质；
3、清洗杂质时，特别注意过滤芯上的不锈钢钢丝网不能变形或损坏，否则，受损的过滤芯，会使过滤后的介质纯度达不到设计要求，压缩机、泵、仪表等设备会遭到破坏；
4、如发现不锈钢钢丝网变形或损坏，需马上更换。
