价 格
订货量
￥200.00
1 - 9
￥120.00
价格为商家提供的参考价，请通过"获取最低报价"
获得您最满意的心理价位~
≥10
| 品牌：上海渤工 | 型号：SCARX-10C | 压力环境：常压 |
| 工作温度：常温 | 形态：复合式 | 订货号：578208 |
| 货号：417668 | 材质：铸钢 | 连接形式：法兰 |
| 转速：2-88 | 标准：国标 | 外形：大型 |
| 流动方向：单向 | 零部件及配件：配件 | 驱动方式：手动 |
| 适用介质：污水 | 类型(通道位置)：直通式 | 规格：DN50-200 |
| 是否跨境货源：否 |
| 品牌 | 上海渤工 | 型号 | SCARX | 材质 | 铸钢、不锈钢,其他 |
| 连接形式 | 法兰 | 压力环境 | 常压 | 工作温度 | 常温 |
| 形态 | 复合式 | 标准 | 国标 | 外形 | 大型 |
| 流动方向 | 单向 | 零部件及配件 | 配件 | 驱动方式 | 手动 |
| 适用介质 | 污水 | 类型(通道位置) | 直通式 | 是否跨境货源 | 否 |
『SCARX污水复合式排气阀』专业生产厂家，由本厂自主研发生产的【复合式排气阀】质量可靠、价格合理、售后服务完善。『SCARX污水复合式排气阀』适用于各种轻重工业及楼宇管道。全球共享！【排气阀】广泛应用于：化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域。
|
产品名称 | SCARX污水复合式排气阀 |
产品型号 | SCARX |
公称通径 | DN50-200mm |
压力范围 | 1.0MPa-1.6MPa |
阀体材质 | 铸钢、不锈钢 |

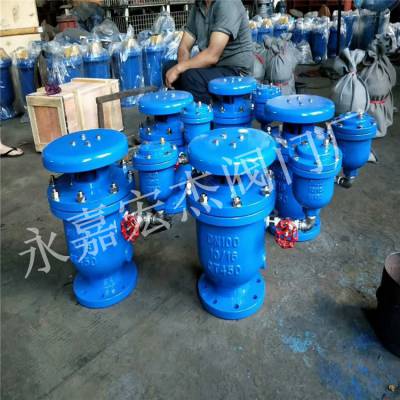

图片实拍
SCARX污水复合式排气阀为圆桶式阀体，其内部主要有不锈钢浮球及塞头。SCARX污水复合式排气阀装设计于泵浦出水口处或送配水管线中，用以大量排除管道中的集结之空气，以增进水管及抽水机使用效率，管内一旦出现负压时，此阀能迅速吸入空气，以确保管线不会因负压面被损坏。
一、SCARX污水复合式排气阀作用及运用原理：
SCAR排气阀与CARX排气阀原理一样，只是结构略作改动，杠杆机构稍有改进，把浮球控制在下部，使污物只能在阀体下部污物不会缠绕上部排气口上，不会影响密封性能。次产品是专用污水管道工程的排气阀。当管内开始注水时，塞头停留在开位置，进行大量排气，当空气排完时，阀体内腔积水浮球被浮起，传动塞头至关闭位置，停止大量排气；当管内水正常输送时，如有少量空气聚集在阀内至相当程度，阀内水位下降，浮球随之下降，此时空气则由小孔排出。当帛水机停止，管内水流空时，或遇管内产生负压时，此时塞头开启， 吸入空气确保管线安全。
二、SCARX污水复合式排气阀主要零部件材质：
| 序号 | 名称 | 材质 |
| 1 | 械杆B | 不锈钢、锡青铜 |
| 2 | 活塞 | 不锈钢、锡青铜 |
| 3 | 顶塞 | 铝青铜+橡胶 |
| 4 | 杠杆A | 不锈钢、锡青铅 |
| 5 | 垫圈环 | 合成橡胶 |
| 6 | 导套 | 不锈钢、铸黄铜 |
| 7 | 杠杆架 | 不锈钢、铸黄铜 |
| 8 | 浮球 | 不锈钢 |
| 9 | 阀盖 | 灰铸铁、Q4400-15 |
| 10 | 阀体 | 灰铸铁、Q4400-15 |
| 11 | 排气帽 | 灰铸铁、Q4400-15 |
三、SCARX污水复合式排气阀外形连接尺寸：
公称通径 DN(mm) | D | D1 | D2 | D3 | H | Z-Φd |
50 | 160 | 125 | 102 | 205 | 495 | 4-18 |
80 | 195 | 160 | 135 | 270 | 600 | 4-18 |
100 | 215 | 180 | 158 | 285 | 760 | 8-18 |
150 | 280 | 240 | 212 | 340 | 860 | 8-22 |
200 | 335 | 295 | 268 | 400 | 1010 | 8-22 |
250 | 390 | 350 | 319 | 465 | 1210 | 12-22 |
SCARX污水复合式排气阀本公司大量有生产和供应，如果客户项目当中有应用到，欢迎订购
