价 格
订货量
￥300.00
1 - 9
￥200.00
价格为商家提供的参考价，请通过"获取最低报价"
获得您最满意的心理价位~
≥10
| 品牌：上海渤工 | 型号：CS49H-25P | 材质：不锈钢 |
| 连接形式：法兰 | 种类：浮球式 | 订货号：427210 |
| 货号：158130 | 公称通径：DN15-1200mm | 适用介质：蒸汽 |
| 压力环境：常压 | 工作温度：常温 | 标准：国标 |
| 流动方向：单向 | 驱动方式：自力式 | 零部件及配件：配件 |
| 形态：球式 | 类型(通道位置)：二通式 | 规格：DN15-1200 |
| 是否跨境货源：否 |
| 品牌 | 上海渤工 | 型号 | CS49H、CS19H、CS69H | 加工制做 | 是 |
| 包装 | 木箱、布袋 | 材质 | 铸钢、不锈钢 | 连接形式 | 法兰、螺纹、焊接 |
| 种类 | 浮球式 | 公称通径 | DN15-DN1200（mm） | 适用介质 | 蒸汽 |
| 压力环境 | 常压 | 工作温度 | 常温 | 标准 | 国标、美标 |
| 流动方向 | 单向 | 驱动方式 | 自力式 | 零部件及配件 | 配件 |
| 形态 | 球式 | 类型(通道位置) | 二通式 | 规格 | DN15-DN1200 |
『热动力圆盘式蒸汽疏水阀』专业生产厂家，由本厂自主研发生产的【热动力圆盘式蒸汽疏水阀】质量可靠、价格合理、售后服务完善。『热动力圆盘式蒸汽疏水阀』适用于各种轻重工业及楼宇管道。【热动力圆盘式蒸汽疏水阀】广泛应用于：化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域。
|
产品名称 | 热动力圆盘式蒸汽疏水阀 |
产品型号 | CS49H、CS19H、CS69H |
公称通径 | DN15～DN1200 |
压力范围 | PN10-PN100 |
阀体材质 | 铸钢，不锈钢 |

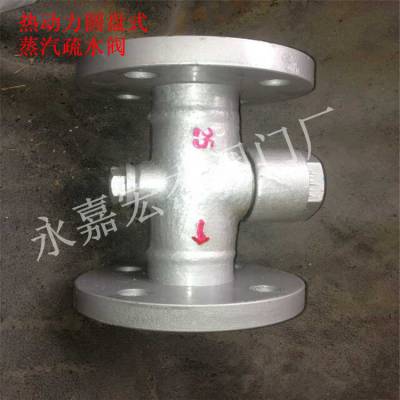

图片实拍
热动力式蒸汽疏水阀是利用热动力学特性， 当凝结水排流较低时会发生***次蒸发，并在粘度、密封等方面与蒸汽方面存在差异驱动启闭件。带蒸汽或空气保温装置，不受环境温度影响，减少动作频率，延长寿命。备有过滤器和排污。该阀动作灵敏可靠，排水量大。
主要零件材料
| 主要零件Main Part | 阀体Body | 阀盖Donnet | 阀片Picture | 阀帽 |
| 材料 Material | 铸钢 | 铸钢 | 不锈钢Stainless Steel | 不锈钢 |
主要外型及连接尺寸
| 产品型号Produstion Type | DN | 尺寸（mm)Dimensions | |||||||||||||
| 螺纹连接 | 承插焊连接 | 法兰连接 | |||||||||||||
| L | H | L | H | d1 | t | L | H | D | D1 | D2 | b | f | Z-φd | ||
| CS19H16C2540 CS69H16C2540 CS49H16C2540
| 15 | 90 | 80 | 75 | 80 | 23 | 7 | 150 | 110 | 95 | 65 | 45 | 14 | 2 | 4-φ14 |
| 20 | 90 | 90 | 85 | 90 | 28 | 7 | 150 | 110 | 105 | 75 | 55 | 14 | 2 | 4-φ14 | |
| 25 | 90 | 115 | 90 | 115 | 33 | 10 | 160 | 115 | 115 | 85 | 65 | 14 | 2 | 4-φ14 | |
| 32 | 120 | 138 | 120 | 138 | 42 | 12 | 230 | 138 | 135 | 100 | 78 | 16 | 2 | 4×φ18 | |
| 40 | 120 | 148 | 120 | 148 | 52 | 12 | 230 | 148 | 145 | 110 | 85 | 16 | 3 | 4×φ18 | |
| 50 | 140 | 163 | 140 | 163 | 62 | 12 | 230 | 163 | 160 | 125 | 100 | 16 | 3 | 4×φ18 | |
| 65 | / | / | / | / | / | / | 250 | 185 | 180 | 145 | 120 | 18 | 3 | 4×φ18 | |
| 80 | / | / | / | / | / | / | 280 | 285 | 195 | 160 | 135 | 20 | 3 | 8×φ18 | |
| 100 | / | / | / | / | / | / | 310 | 315 | 215 | 180 | 155 | 20 | 3 | 8×φ18 | |
| CS19H-16Z CS49H-16Z | 15 | 90 | 80 | 75 | 80 | 23 | 7 | 150 | 110 | 95 | 95 | 45 | 14 | 2 | 4-φ14 |
| 20 | 90 | 90 | 85 | 90 | 28 | 7 | 150 | 110 | 105 | 75 | 55 | 14 | 2 | 4-φ14 | |
| 25 | 90 | 115 | 90 | 115 | 33 | 10 | 160 | 115 | 115 | 85 | 65 | 14 | 2 | 4-φ14 | |
