| 产品特性：减压稳压阀 | 品牌：上海渤工 | 型号：200X-16Q |
| 连接形式：法兰 | 驱动方式：水力控制 | 流动方向：单向 |
| 材质：球墨铸铁 | 形态：隔膜式 | 公称通径：DN40-800mm |
| 零部件及配件：配件 | 外形：中型 | 标准：国标 |
| 压力环境：常压 | 工作温度：常温 | 类型(通道位置)：二通式 |
| 适用介质：水 | 规格：DN40-800mm | 包装：木箱、布袋 |
产品名称 | 减压阀 |
产品型号 | 200X、HC200X、HCH43X |
公称通径 | DN25-800mm |
压力范围 | 1.0-2.5MPa |
阀体材质 | 铸铁、球墨铸铁、铸钢、不锈钢 |
产品概述：

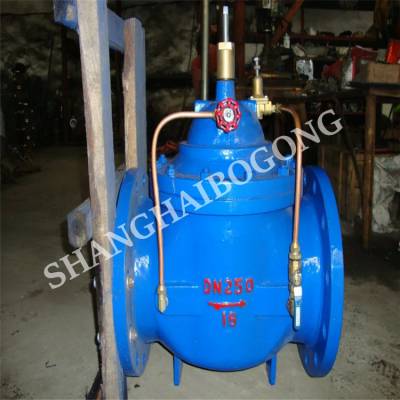

200X减压稳压阀由主阀、导阀、针阀、球阀、微型过滤器和压力表组成水力控制接管系统。使用时，当调定出口压力后，能自动保持稳定出口压力。
出厂压力测试：
公称压(Mpa) | 壳体试验压力(MPa) | 密封试验压力(MPa) | 适用介质 | 介质温度(℃) |
1.0 | 1.5 | 1.1 | 水 | 0-80 |
1.6 | 2.4 | 1.76 | ||
2.5 | 3.75 | 2.75 |
工作原理：
当阀门从进水口端给水时，水流过针阀进入主阀控制室，出口压力通过导管作用到导阀上。当出口压力高于导阀弹簧设定值时，导阀关闭。控制室停止排水，此时主阀控制室内压力升高并关闭主阀，出口压力不再升高。当阀门出口压力降到导阀弹簧设定压力时，导阀开启，控制室向下游排水。由于导阀系统排水量大于针阀的进水量，主阀控制室压力下降。进口压力使主阀开启。在稳定状态下，控制室进水、排水相同，主阀开度不变，出口压力稳定。
调节导阀弹簧即可设定出口压力。本产品利用导阀自力控制，不需要其它装置和能源，保养简便，压力控制准确度高，受进口压力和流量影响小，减压稳压。广泛用于高层建筑、生活区等供水管网系统及城市供水工程。
内部结构图及主要零部件材料：
零件名称 | 零件材料 |
阀体 阀盖 | WCB |
阀座 阀盘 | 铜合金 |
密封圈 O型圈 | 丁腈橡胶 |
阀杆 | 2Cr13 |
弹簧 | 50CrVA |
针型阀 | 铜合金 |
球阀 | 铜合金 |
浮球阀 | 铜合金 |
微型过滤器 | 不锈钢 |
连接尺寸（PN 1.0-2.5MPa）：
公称通径 | 尺 寸(mm) | |||||
DN(mm) | L | A1 | A | H1 | H | F |
20 | 150 | 130 | 325 | 179 | 212 | 116 |
25 | 160 | 130 | 325 | 179 | 212 | 116 |
32 | 180 | 130 | 325 | 179 | 212 | 116 |
40 | 200 | 140 | 335 | 210 | 265 | 168 |
50 | 203 | 140 | 335 | 210 | 265 | 168 |
65 | 215 | 140 | 335 | 215 | 310 | 180 |
80 | 241 | 145 | 345 | 245 | 350 | 210 |
100 | 270 | 155 | 365 | 305 | 460 | 284 |
125 | 300 | 165 | 385 | 365 | 520 | 310 |
150 | 330 | 180 | 410 | 415 | 570 | 370 |
200 | 400 | 205 | 465 | 510 | 840 | 463 |
250 | 480 | 225 | 505 | 560 | 890 | 525 |
300 | 550 | 245 | 545 | 658 | 1030 | 625 |
350 | 622 | 275 | 595 | 696 | 1090 | 705 |
400 | 685 | 285 | 625 | 735 | 1150 | 778 |
450 | 750 | 285 | 625 | 735 | 1150 | 778 |
500 | 811 | 410 | 780 | 750 | 1110 | 690 |
600 | 935 | 456 | 888 | 850 | 1286 | 785 |
安装示意图：
