| 产品特性：耐燃气液氨 | 品牌：上海渤工 | 型号：MT-980-25R |
| 连接形式：法兰 | 材质：316不锈钢 | 压力环境：高压 |
| 工作温度：常温 | 外形：中型 | 公称通径：DN15-250mm |
| 密封材料：PTFE | 标准：国标 | 流动方向：单向 |
| 形态：旋塞式 | 零部件及配件：配件 | 类型(通道位置)：二通式 |
| 适用介质：氨气、 氨液等 | 规格：DN15-250mm | 包装：木箱、布袋 |

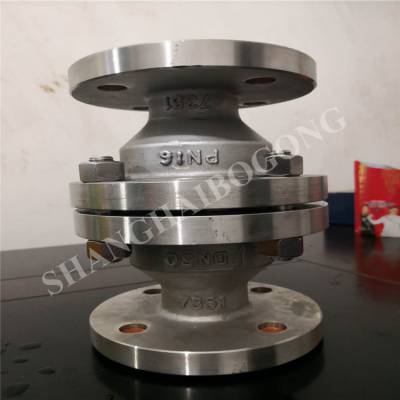

产品名称 | 限流阀 |
产品型号 | MT-980 YG41 |
公称通径 | DN15-250 |
压力范围 | 1.0-4.0MPa |
阀体材质 | 铸钢、不锈钢304、316、316L |
限流阀概述：
限流阀是一种安全保护阀，使用于液化石油气、天然气等介质。在管道内介质流速超过设定值时即时关闭，在管道或附件损坏流速过大自动关闭，防止事故的发生或扩大，一般安装于贮罐进出口，或管道出口，保卫下游设备的安全性。
限流阀特点：
当管道或附件由于破损导致向外界直接泄漏，引起流速急速加大，使管道内的介质流量超过阀门的设定值时，在介质和压差的代同作用下，阀门将自动关闭，阻止事故的进一步扩大。事故排除后，阀门将自动重新恢复至运行状态。适用于安装在罐区管道或装卸管道的进出口处。
项目 | 设计依据 | 结构长度 | 法兰连接尺寸 | 试验与检验 |
标准 | GB/T 22653-2008 | GB/T 12221-2005 | JB/T79-94 HG20592-97/ 20639-97 | JB/T9094 |
限流阀性能规范：
公称压力PN | 壳体试验压力 | 适用温度 |
1.6 Mpa | 2.4 Mpa | ≤400℃ |
2.5 Mpa | 3.75 Mpa | |
4.0 Mpa | 6.0 Mpa | 适用介质 |
切断时间 | 〈2.5s | 水、蒸汽、油品、液化气 |
限流阀作用与结构说明
限流阀是一种采用弹簧预载荷的自动控制阀门，主要利用弹簧预紧力和介质运行时的流速压力比，来控制阀门内部动作元件的启闭。
本阀门主要由阀体、阀盖（法兰连接时）、预载荷弹簧、阀瓣和阀杆等组成，当管道内介质流速超过设定值时，或者当管道或附件损坏流速过大时，阀门即行自动关闭。阀门关闭后，人工无需进行启闭干预，当故障消除或流量正常后，阀门即自动开启，管道恢复正常运行状态。
限流阀外形尺寸：
YG41H PN 2.5 / 4.0 MPa | |||||||
DN | L | D | D1 | D2 | b | Z-Ф | 限流量 L/min±10% |
25 | 160 | Ф115 | Ф85 | Ф65 | 16 | 4-Ф14 | 160 |
32 | 180 | Ф135 | Ф100 | Ф78 | 18 | 4-Ф18 | 400 |
40 | 200 | Ф145 | Ф110 | Ф85 | 18 | 4-Ф18 | 400 |
50 | 230 | Ф160 | Ф125 | Ф100 | 20 | 4-Ф18 | 640 |
80 | 310 | Ф195 | Ф160 | Ф135 | 22 | 8-Ф18 | 1600 |
100 | 350 | Ф230 | Ф190 | Ф160 | 24 | 8-Ф23 | 2500 |
150 | 480 | Ф300 | Ф250 | Ф218 | 30 | 8-Ф25 | 3300 |
200 | 600 | Ф360/Ф375 | Ф310/Ф320 | Ф278/ Ф282 | 34 / 38 | 12-Ф25/ 12-Ф30 | 5900 |
