价 格
订货量
￥500.00
1 - 9
￥490.00
价格为商家提供的参考价，请通过"获取最低报价"
获得您最满意的心理价位~
≥10
| 产品特性：高温导热油 | 品牌：上海渤工 | 型号：WJ41H-16C |
| 连接形式：法兰 | 材质：铸钢 | 公称通径：DN15-400mm |
| 3C阀门类别：工业 | 适用介质：水、蒸汽、油品等 | 压力环境：常压 |
| 工作温度：常温 | 标准：国标、德标、美标 | 外形：中型 |
| 流动方向：单向 | 驱动方式：手动 | 零部件及配件：配件 |
| 形态：角式 | 类型(通道位置)：二通式 | 规格：DN15-400mm |
| 包装：木箱、布袋 |

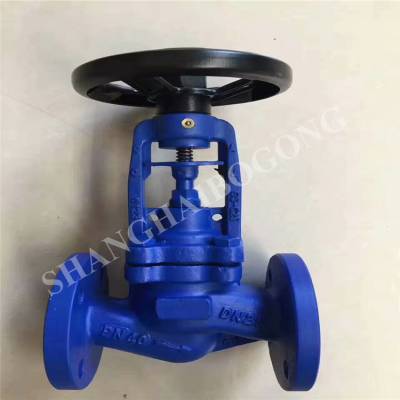

产品名称 | 波纹管截止阀 |
产品型号 | WJ41H、WJ41Y、WJ941H |
公称通径 | DN15-400mm |
压力范围 | 1.6-4.0MPa |
阀体材质 | 铸钢，不锈钢 |
产品概述：
波纹管截止阀也叫波纹管密封截止阀，通过自动滚焊焊接，在流体介质和大气之间形成一个金属屏障，确保阀杆无泄漏的设计。
波纹管截止阀内部采用波纹管结构，不锈钢的波纹管下端焊接在阀杆上，以防止工艺流体浸蚀阀杆。另一端置于阀体和阀盖之间构成静密封。采用双重的密封设计若波纹管失效阀杆填料也会避免泄漏，波纹管焊于阀杆保持稳定的运行性能，避免由于阀塞振动引起阀杆振动。适用于蒸汽、易燃、易爆、导热油、高纯度、有毒等介质的管路上。
主要技术规范：
结构形式 | BB-BG-OS&Y |
驱动方式 | 手动 |
气动 | |
设计标准 | DIN3356 |
结构长度 | DIN3202 |
连接法兰 | DIN2543-2545 |
试验和检验 | DIN3230 |
产品性能规范：
公称压力(MPa) | 壳体试验压力(MPa) | 密封试验压力(MPa) | 适用温度(℃) | 适用介质 |
1.6 | 2.4 | 1.76 | -20℃-350℃ | 水、蒸汽、油品等 |
2.5 | 3.75 | 2.75 | ||
4.0 | 6.0 | 4.4 |
主要零部件材质：
序号NO. | 名称 | 材质 |
1 | 阀体 | WCB、F304、F316 |
2 | 阀瓣 | 2CR13、F304、F316 |
3 | 轴销 | F304、F316 |
4 | 波纹管组件 | F304、F316L |
5 | 阀盖 | WCB、F304、F316 |
6 | 填料 | 柔性石墨、PTFE |
7 | 压套 | 25#、F304、F316 |
8 | 定位片 | 25#、F304、F316 |
9 | 阀杆螺母 | 铜合金ZQA19-4 |
10 | 手轮 | 碳钢 |
11 | 并帽 | 25# |
12 | 油杯 | 黄铜 |
13 | 六角螺母 | ASTMA193 2H、A193-8、A193-8M |
14 | 双头螺栓 | ASTMA193 B7、A193-B8、A193-B8M |
15 | 垫片 | 柔性石墨+不锈钢 |
16 | 阀杆 | 2Cr13、F304、F316 |
1.6MPa主要外形连接尺寸及重量：
口径 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 |
H | 195 | 200 | 220 | 225 | 235 | 250 | 260 | 265 | 370 | 400 | 515 | 550 | 600 | 630 | 680 |
Do | 130 | 130 | 130 | 130 | 150 | 150 | 180 | 180 | 200 | 200 | 400 | 450 | 450 | 500 | 500 |
重量(Kg) | 4 | 4.5 | 5 | 7 | 9 | 12.5 | 18 | 23 | 41 | 54 | 90 | 160 | 260 | 410 | 610 |
