| 产品特性：真空隔离 | 品牌：上海渤工 | 型号：NKZ61H-10C |
| 连接形式：焊接 | 主体材料：铸钢 | 公称通径：DN15-350mm |
| 3C阀门类别：工业 | 适用介质：水、蒸汽、油品等 | 密封形式：硬密封型 |
| 标准：国标 | 外形：中型 | 流动方向：双向 |
| 驱动方式：手动 | 零部件及配件：配件 | 用途：截止 |
| 压力环境：常压 | 工作温度：常温 | 类型(通道位置)：二通式 |
| 规格：DN15-350mm | 包装：木箱、布袋 |

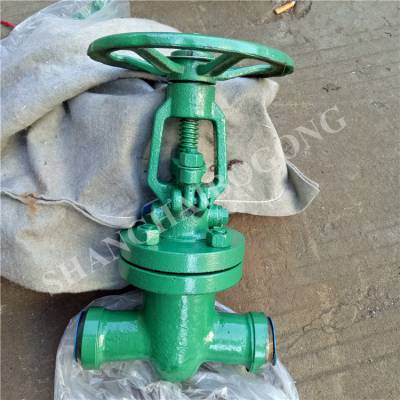

产品名称 | 手动、电动真空隔离闸阀 |
产品型号 | NKZ61H、DKZ61H、NKZ961H、DKZ961H |
公称通径 | DN15-350 |
压力范围 | 1.0MPa-10.0MPa |
阀体材质 | 铸钢、不锈钢 |
产品概述：
真空隔离闸阀连接形式分法兰、焊接两种，驱动方式有手动、电动两种。该阀门适用于工作温度≤425℃和≤550℃，工作介质为水、蒸汽或空气的管路上，作为启闭装置；适用于火电厂汽机冷凝和真空负压系统，起真空隔离密封作用。
试验压力：
公称压力 | 试验压力/MPa Seal test | ||
壳体强度试验 | 上密封试验 | 密封试验 | |
2.5 | 3.8 | 2.8 | 2.8 |
4.0 | 6.0 | 4.4 | 4.4 |
6.4 | 9.6 | 70 | 7.0 |
10.0 | 150 | 11.0 | 11.0 |
使用范围：
产品类型 | 适用介质 | 适用温度/℃ |
NKZ61H | 水、蒸汽、空气 | ≤425 |
NKZ61H | 水、蒸汽、空气 | ≤550 |
主要零部件材料：
零件名称 | 阀体、阀盖 | 阀杆 | 闸板 | 密封面 | 阀杆螺母 | 填料 | 紧固件 |
NKZ61H | WCB | 2Crl3 | 25 | H：合金钢 | 铝青铜 | 膨胀复合石墨 | 碳钢 |
NKZ61H | 铬钼钢 | 20CrlM01VA | 铬钼钢 | Y：硬质合金 | 铬钼钢 |
