价 格
订货量
￥530.00
1 - 9
￥520.00
价格为商家提供的参考价，请通过"获取最低报价"
获得您最满意的心理价位~
≥10
| 产品特性：防盗性能好 | 品牌：上海渤工 | 型号：FDQ41F-10C |
| 材质：铸钢 | 连接形式：法兰 | 结构形式：浮动球球阀 |
| 3C阀门类别：工业 | 公称通径：DN15-250mm | 适用介质：水、蒸汽、油品等 |
| 压力环境：常压 | 工作温度：常温 | 标准：国标 |
| 流动方向：单向 | 驱动方式：手动 | 零部件及配件：配件 |
| 用途：截止 | 类型(通道位置)：二通式 | 作用对象：泵 |
| 规格：DN15-250mm | 包装：木箱、布袋 |

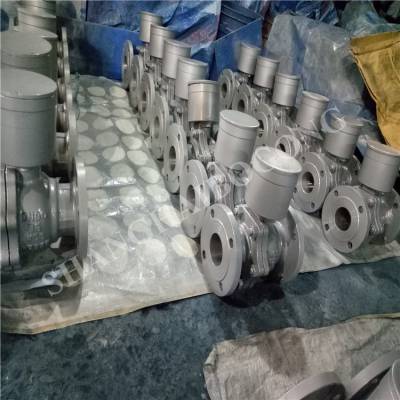

产品名称 | 防盗球阀 |
产品型号 | FDQ41F、FDQ41H、FDQ341F、FDQ341H |
公称通径 | DN15-DN250 |
压力范围 | 1.0-6.4MPa |
阀体材质 | 铸钢、不锈钢 |
防盗球阀特点：
本防盗球阀，包括阀体和设计在阀体内的阀杆，阀体上部设有阀盖，阀杆上部设有防盗锁、防盗锁上端设有防潮防锈橡胶圈，其上部还设有一个顶部铁盖。（其目的为了防止脏东西掉入防盗锁内和地面的潮湿对防盗锁的腐蚀）另阀体的中间位置是通过螺纹的铰接再用电焊直接焊死，使阀门本体连接在一起，使阀门整体达到防盗效果，阀体与管道的连接是采取电焊连接的，可直接把阀体焊接在管道上，可以达到管线和球阀一体的效果。该产品在具有常规阀门结构特点及用途的基础上,设计防盗结构,特别适用于在无人看管的管路上使用,以防管路中介质的丢失和管理不善造成破坏损失.
防盗球阀概述：
防盗球阀，驱动方式可选用手动、蜗轮，连接方式可选用法兰，结构形式可选用浮动式、固定式，密封结构可选用软密封、硬密封，压力范围PN1.0-10Mpa，公称通径为DN15-250mm，材质可选用铸钢、不锈钢。由于阀门的使用范围非常的广泛，同一种阀门在不同的场合与工况有不同的搭配。
防盗球阀设计标准：
设计与制造按GB/T12237
结构长度按GB/T12221
法兰连接尺寸按JB/T79
检验按JB/T9092
试验项目 | 壳体试验 | 密封试验 | 上密封试验 | 气密封试验 | |
介质 | 水 | 气 | |||
单位 | MPa | MPa | MPa | MPa | |
公称压力PN(MPa) | 1.6 | 2.4 | 1 8 | 1 8 | 0.5-0.7 |
2.5 | 3.8 | 2.8 | 2.8 | ||
4.0 | 6.0 | 4.4 | 4.4 | ||
6.4 | 9.6 | 7.0 | 7.0 | ||
10.0 | 15.0 | 11.0 | 11.0 | ||
16.0 | 24.0 | 18.0 | 18.0 | ||
防盗球阀主要零件材料：
名称 | 材料 | ||||||||
阀体 /阀盖 | CF8 | CF3 | CF8M | CF3M | WCB | LCB | WC6 | WC9 | C5 |
球体 | CF8 | CF3 | CF8M | CF3M | WCB HCr | CF8 | CF8 | CF8 | CF8 |
阀杆 | F304 | F304L | F316 | F316L | 2C13 | F304 | F304 | F304 | F304 |
阀座 | PTFE/PPL | ||||||||
填料 /垫片 | PTFE/PPL | 石墨 | |||||||
螺栓 | 不锈钢 | 35CrMoA | |||||||
螺母 | 不锈钢 | 45、35CrMoA | |||||||
涡轮 | 铸铁 | ||||||||
1.6MPa主要连接尺寸：
型号 | 公称通径 DN(mm) | 尺寸(mm) | |||||||
L | D | D1 | D2 | b-f | z-Φd | H | W | ||
PN16 | 15 | 130 | 95 | 65 | 45 | 14-2 | 4-Φ14 | 65 | 115 |
20 | 140 | 105 | 75 | 55 | 14-2 | 4-Φ14 | 75 | 130 | |
25 | 150 | 115 | 85 | 65 | 14-2 | 4-Φ14 | 85 | 150 | |
32 | 165 | 135 | 100 | 78 | 16-2 | 4-Φ18 | 95 | 190 | |
40 | 180 | 145 | 110 | 85 | 16-3 | 4-Φ18 | 105 | 230 | |
50 | 200 | 160 | 125 | 100 | 16-3 | 4-Φ18 | 115 | 240 | |
65 | 220 | 180 | 145 | 120 | 18-3 | 4-Φ18 | 145 | 280 | |
80 | 250 | 195 | 160 | 135 | 20-3 | 8-Φ18 | 160 | 310 | |
100 | 280 | 215 | 180 | 155 | 20-3 | 8-Φ18 | 185 | 330 | |
125 | 320 | 245 | 210 | 185 | 22-3 | 8-Φ18 | 215 | 600 | |
150 | 360 | 280 | 240 | 210 | 24-3 | 8-中23 | 245 | 800 | |
200 | 400 | 335 | 295 | 265 | 26-3 | 12-Φ23 | 300 | 1000 | |
250 | 450 | 405 | 355 | 320 | 30-3 | 12-Φ25 | 380 | 1200 | |
